этой статье из «Еженедельного журнала мастера по шторам » представлен технический обзор «открывающихся раздвижных окон»:
2025-11-06
За последние два года незаметно появился новый тип окон из-за рубежа — раздвижные окна, которые стали весьма популярны среди домовладельцев и архитекторов, демонстрируя выраженную тенденцию к тому, чтобы стать основным направлением на рынке.
Однако, как показало всё большее количество проектов, с которыми я сталкивался и о которых узнал, этот тип окон оказался не таким уж и хорошим, как я себе представлял. Наоборот, он стал причиной различных проблем в реальных проектах. Почему ? Проблема в самом типе окон или мы допустили какие-то ошибки?
Я ознакомился с соответствующими материалами и провёл бурные дискуссии с соответствующими специалистами онлайн. Теперь я хотел бы подытожить свои мысли и попросить коллег внести поправки.
Следует заранее отметить, что, хотя вся система распашных окон имеет зарубежное происхождение, фурнитура, профили и механизмы открывания, используемые в распашных окнах в Китае, существенно отличаются от зарубежных (это будет ясно видно из дальнейшего текста). Поэтому в данной статье речь будет идти только о Китае.
Дружеское напоминание: некоторые мысли по поводу распашных окон, мы предлагаем вам сохранить это !
Что такое раздвижное окно ?
В настоящее время, ввиду новизны этого типа окон, для всей системы раздвижных окон не существует соответствующих стандартов, спецификаций или конкретных определений. Для удобства использования ниже приведено приблизительное определение:

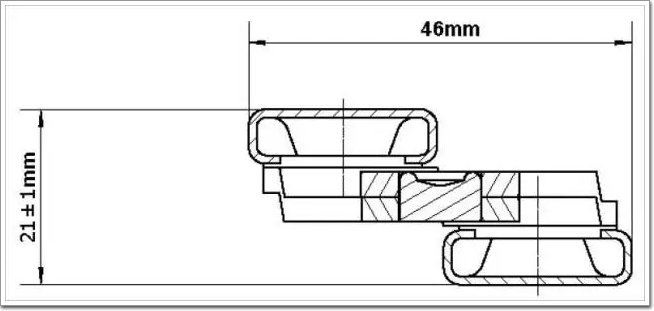

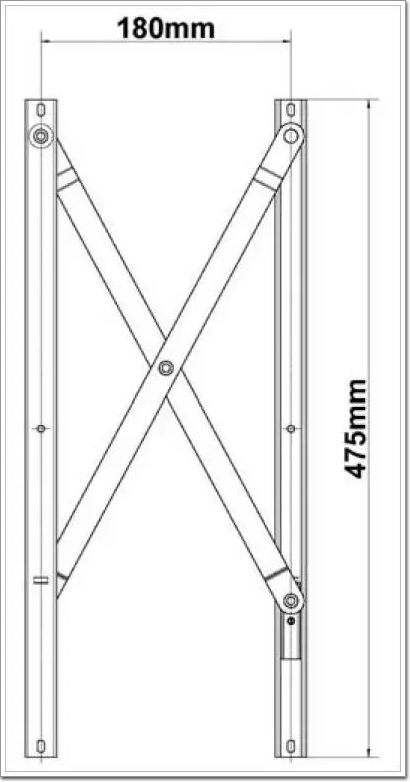

Это окно, оборудованное параллельно открывающимися петлями, которые позволяют створке открываться и закрываться параллельно направлению фасада . Ключевая фурнитура — параллельно открывающиеся петли — представлена в различных вариантах, но наиболее распространённая в Китае (обычно известная как одинарный Х-образный тип) — это:

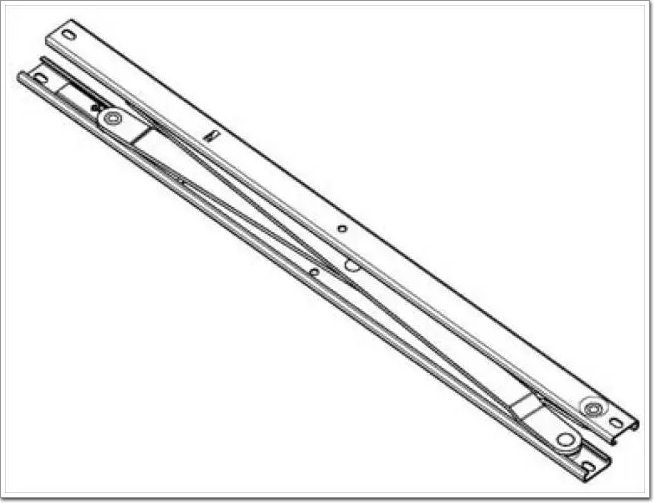

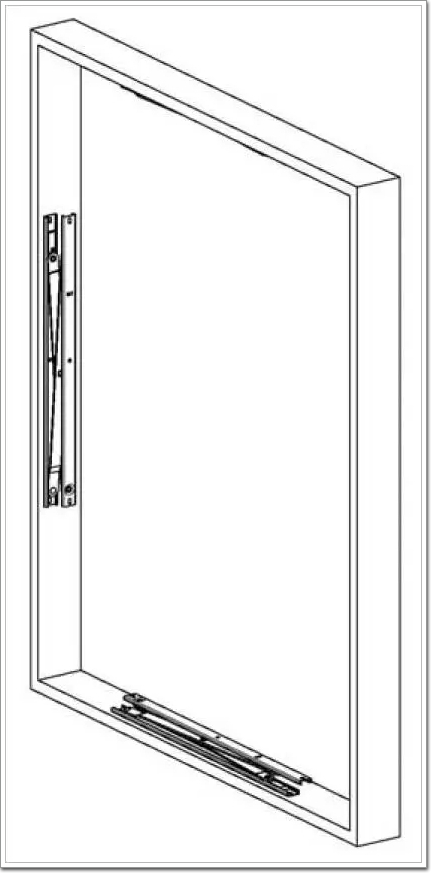

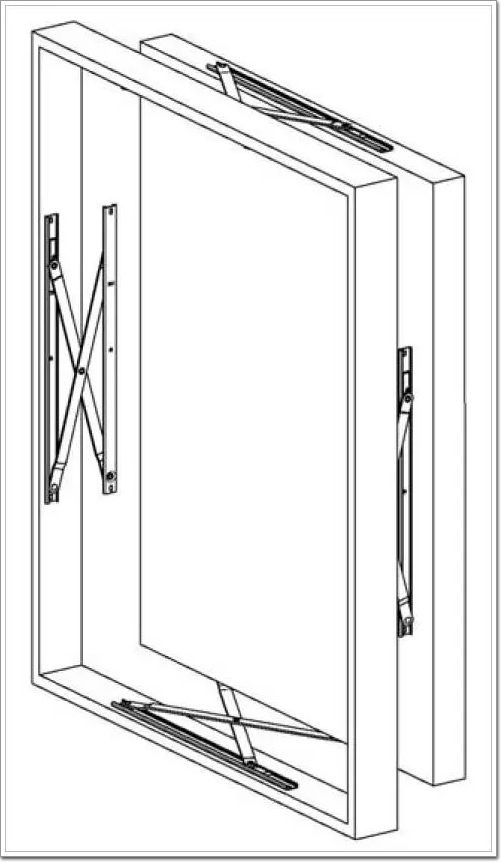

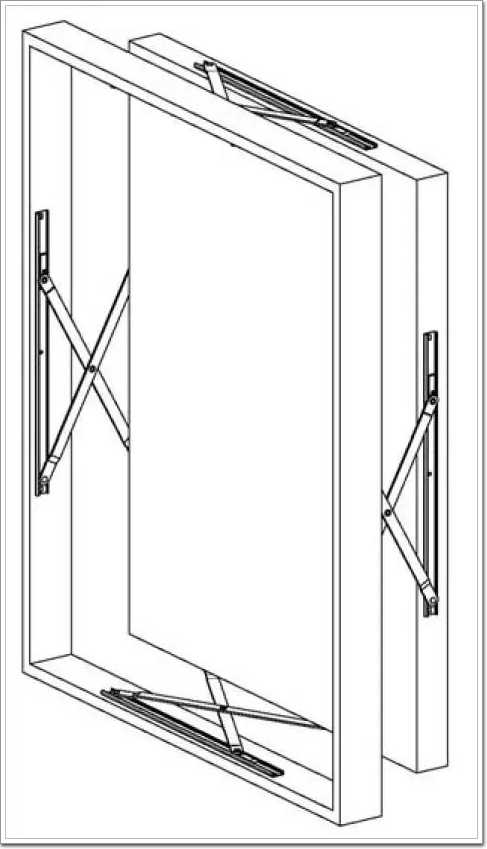

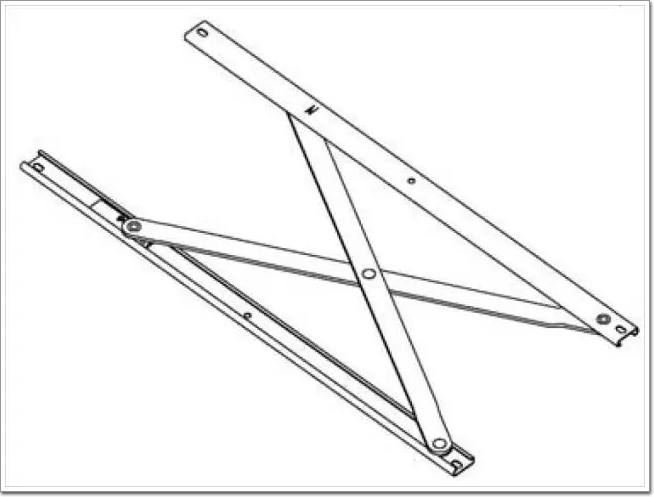

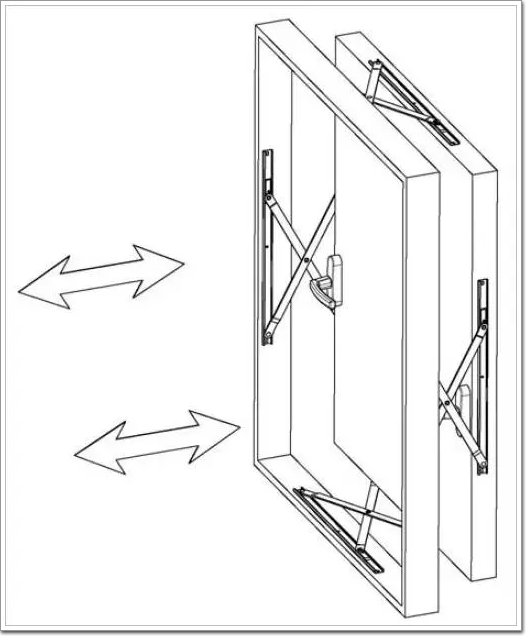

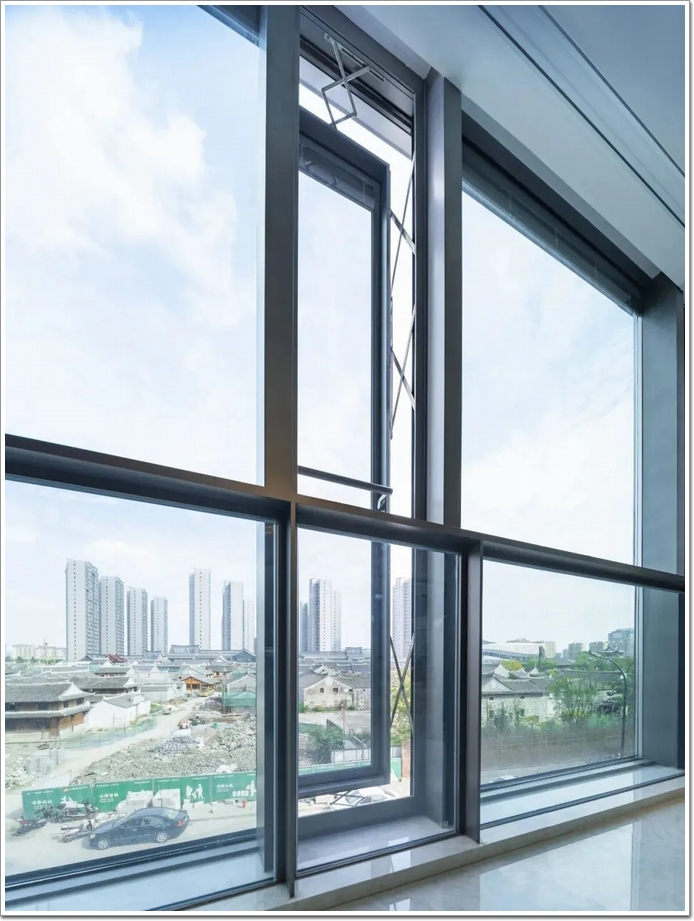

Этот тип одинарной раздвижной Х-образной петли устанавливается по периметру окна. При открывании окна створка не поворачивается наружу по одной или нескольким осям, действующим с одной стороны окна, как в случае с шарнирной или фрикционной петлей. Как следует из названия, вся створка окна выдвигается наружу, как показано на рисунке ниже:
Преимущества раздвижных окон
Подводя итог, можно сказать, что основные преимущества распашных окон очевидны:
1. Обеспечивает естественное освещение. В отличие от типичных окон, открывающихся наружу (распашных или верхнеподвесных), пока окно находится в передней части открывающейся створки, независимо от угла падения солнечных лучей, часть солнечного света будет проникать непосредственно через щели в проеме, не блокируясь полностью стеклом.
2.Улучшает вентиляцию. Поскольку вокруг вентилятора при его работе остаются зазоры, воздух может свободно циркулировать, увеличивая воздухообмен и приток свежего воздуха.
3. Обеспечивает вентиляцию при пожаре. Благодаря наличию зазоров вокруг работающего вентилятора , он не препятствует отводу дыма.
4.Аккуратный фасад. Поскольку оконная створка полностью выдвигается наружу, она не наклонена к окружающей среде под углом, который может создавать различия во внешнем виде фасада (например, неравномерные отражения), как у наружных или распашных окон. Благодаря этим преимуществам (особенно пункту 2, поскольку требования к вентиляции и притоку свежего воздуха часто очень строгие из-за последствий атипичной пневмосети), многие застройщики и архитекторы, особенно работающие с офисными зданиями, всё чаще отдают предпочтение этому типу окон. Преобладание одиночных наружных окон в раздвижных створках навесных фасадов постепенно меняется.
Недостатки раздвижных окон
Несмотря на вышеперечисленные преимущества, при реальном использовании, особенно с большими раздвижными окнами, у большинства пользователей возникло такое чувство: почему это окно так трудно открывать и закрывать !
Итак, в чём же причины этих дефектов ? Давайте разберём их пошагово!
1.Проблемы, связанные с конструкцией самого раздвижного шарнира:
Как всем известно, сила открывания и закрывания окна напрямую и тесно связана с типом используемой фурнитуры. Открывающиеся внутрь распашные окна и открывающиеся внутрь поворотно - откидные окна вращаются вокруг оси петли во время открывания и закрывания . Открывающиеся наружу окна используют фрикционные петли ( раздвижные ножницы), которые имеют более сложное взаимодействие между различными компонентами; это можно упростить как взаимодействие поступательного движения и вращения. Раздвижные окна, с другой стороны, движутся исключительно за счет поступательного движения, полностью полагаясь на силу пользователя для преодоления трения, создаваемого собственным весом оконной створки, без какого-либо вспомогательного механизма конструкции. Поэтому окна, использующие петли, требуют наименьшего усилия, за ними следуют окна с раздвижными ножницами , а раздвижные окна требуют наибольшего усилия.
Стандартный метод, используемый за рубежом, — это использование электрического стеклоподъемника для перемещения оконной створки. Сам электродвигатель может создавать толкающее и тянущее усилие в сотни и тысячи ньютонов, поэтому, независимо от силы пользователя, он может легко открывать и закрывать окно простым нажатием на кнопку.
2.Вопросы, касающиеся использования:
Как упоминалось ранее, стандартные раздвижные окна открываются и закрываются с постоянной скоростью с помощью открывателя, в то время как в Китае ими управляют исключительно вручную. В частности, посередине обеих сторон створки окна установлены две ручки, и пользователь использует силу руки, чтобы притянуть или отодвинуть створку. Проблема заключается в том, что раздвижное окно должно быть параллельно фасаду во время движения. Следовательно, пользователь должен прилагать одинаковое усилие и скорость обеими руками, чтобы открывать и закрывать окно. В противном случае створка может быть перекошена на определённый угол, что повлияет на открывание и закрывание.
Однако на самом деле, поскольку сила левой и правой руки обычного человека неодинакова, а способ работы с фурнитурой противоречит привычному положению тела, пользоваться ею крайне неудобно и она не соответствует эргономике. Однажды я видел сцену на строительном объекте: сотрудник управления недвижимости тянул одну сторону, а двое других выкрикивали лозунги, призывая закрыть окно.
3.Проблема деформации толкающего шарнира
рама и створка установлены на заводе точно в соответствии с размерами и положением , эта проблема неочевидна. Однако в реальности, из-за таких факторов, как транспортировка, монтаж и стоимость, большинство отечественных заводов по производству дверей и окон устанавливают раму и раздвижные петли в цеху, а затем навешивают створку на месте.
Это приводит к тому, что рабочие на стройплощадке часто сначала подвешивают верхнюю и нижнюю части оконной створки для удобства работы, а затем вручную фиксируют левую и правую раздвижные петли. При этом раздвижные петли деформируются под весом оконной створки, что приводит к неплотному прилеганию левой и правой раздвижных петель. Это означает, что левая и правая раздвижные петли могут выдерживать лишь часть веса оконной створки или не выдерживать его вовсе, в то время как нижняя раздвижная петля принимает на себя большую часть веса оконной створки.
Итак, справится ли с этой задачей нажимная петля, установленная снизу ? Ответ очевиден: нет.
С механической точки зрения, конструкция толкающего шарнира подобна неустойчивой конструкции с одним закреплённым концом и другим консольным. При воздействии силы на консольный конец возникает относительно большая деформация, которая в тяжёлых случаях может привести к поломке Х-образного элемента в середине.

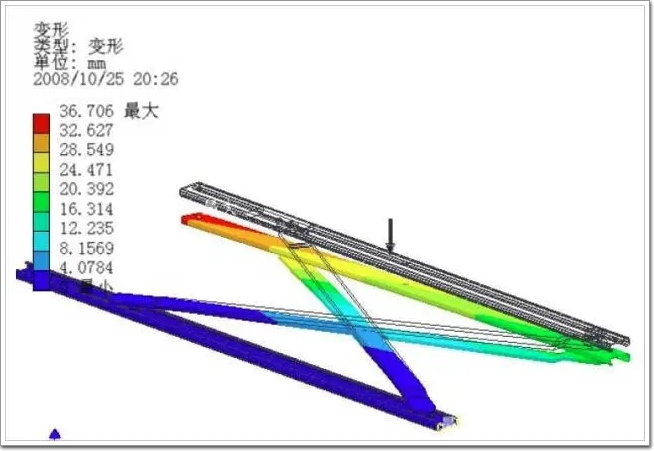

Автор провёл конечно-элементный анализ, приложив к одному концу консоли силу 100 Н (примерно 10 кг). Деформация показана на рисунке.
На рисунке показана деформация до 36 мм! Следует отметить, что из-за ограничений программного обеспечения автору удалось рассчитать плоский шарнир только как цельную деталь. Учитывая зазоры и буферы в различных заклёпочных соединениях в реальном оборудовании, фактическая деформация должна быть ещё больше.
Конечно-элементный анализ как эффективный вспомогательный инструмент часто дает количественные результаты, имеющие лишь справочный характер, однако его качественные результаты все равно весьма значимы.
Поскольку эта деформация направлена вниз, в направлении силы тяжести, возникает составляющая силы, которая поднимает окно вверх при его открывании (эта сила очень велика, эквивалентна подъему оконной створки вверх). Это значительно затрудняет открывание и закрывание окна, а в тяжёлых случаях сдвигающая сила может привести к поломке фурнитуры!
4.Проблемы с блокировкой
К системам запирания современных распашных оконных систем за рубежом предъявляются очень высокие требования: по сути, они полностью изготавливаются по индивидуальному заказу и кардинально отличаются от традиционной фурнитуры для распашных окон.
Как показано на рисунке ниже, при открытии и закрытии точки фиксации и седла фиксации, точка фиксации в форме клюва крана на вентиляторе фиксируется, в то время как цилиндрическое седло фиксации на раме перемещается вверх и вниз и входит в нижнюю часть точки фиксации. Таким образом, вентилятор не подвергается воздействию каких-либо усилий во время этого процесса , и его устойчивость не нарушается.
▲ Принципиальная схема точки запирания и основания
Подвести итог
К настоящему времени система горизонтальной тяги была использована во многих зарубежных проектах и показала себя весьма успешно. Однако в Китае, по таким причинам, как стоимость и техническая сложность, исходная система была значительно упрощена до уровня «копии».
С одной стороны, несчастные случаи случаются часто, и были случаи поломки раздвижных петель в проектах, и производителям окон и дверей приходилось выплачивать компенсации, чтобы урегулировать этот вопрос. С другой стороны, нет никаких стандартов или правил, регулирующих раздвижные окна, поэтому существует множество способов их изготовления. В результате этих двух факторов формируется замкнутый круг.
В частности, существует проблема усилия, прилагаемого при открывании и управлении. В конце концов, раздвижное окно — это не тренажёр, и пользователи не могут открывать и закрывать его, как будто они занимаются спортом.
Если использовать национальный стандарт GB 9158-88 «Метод испытания окон в зданиях на механическую прочность», который требует, чтобы «усилие перемещения не превышало 50 Н», то большинство раздвижных окон во многих проектах, которые в настоящее время строятся в Китае, вероятно, не будут соответствовать этому стандарту.
В целом, раздвижные оконные системы предъявляют гораздо более строгие требования к профилям, фурнитуре, обработке и монтажу, чем обычные окна. Только глубоко понимая преимущества и избегая недостатков этого нового типа окон, мы сможем создавать действительно качественные окна, а не использовать пробелы в нормативных актах и ужесточать их ради прибыли, тем самым уничтожая этот тип окон на корню.
Часто говорят, что из-за уникальных национальных условий Китая зарубежные системы дверной и оконной фурнитуры зачастую не адаптируются к китайскому рынку и сталкиваются с различными проблемами, требуя, таким образом, изменений и корректировок.
Мы привыкли вносить изменения самостоятельно, порой даже слепо «навязывая всё». Но действительно ли эти изменения соответствуют национальным условиям Китая ? Не утратили ли мы суть изначальной системы? Есть ли какие-то скрытые опасности?
Это то, о чем мы в отрасли всегда должны размышлять и помнить !
Эта статья перепечатана из [China Curtain Wall Network www.alwindoor.com].
